TETES DE COMPTAGE 127 X 188 MM
Matière : Composite + fond inox

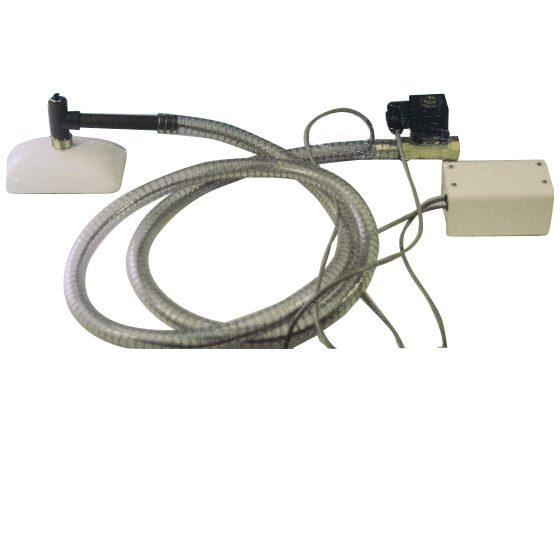

DISPOSITIF COMPTAGE ET DISTRIBUTION SEMENCES
Avantages produit :
Gain de temps
Permet un semis régulier de l’échantillon
Description
Système permettant d’aspirer, compter, semer et observer les semences
Caractéristiques
Type
Dispositif comptage et distribution semences
COMMANDE ET TUYAU
La tête de comptage est reliée au tuyau d’aspiration par une poignée en PVC munie d’un bouton-poussoir de commande
PT 803 : Poignée PVC + bouton électrique pour la commande d’aspiration
PT 805 : Poignée PVC sans bouton, sans contact électrique (dans le cas d’une commande par pédale)
PT 806 : Poignée PVC manuelle avec poussoir pour mise à l’air libre
YJ 005 : Pédale de commande d’aspiration
PT 804 : Tuyau d’aspiration Ø 25 mm (au mètre)
BRANCHEMENT
3 possibilités :
1. Sur un appareil d’aspiration avec un débit normal (type aspirateur du commerce)
2. Sur un appareil d’aspiration avec gros débit et petite dépression ou une pompe à vide en 230 V
Boîtier de commande électrique fourni en 230 V :
PT 800 : boitier de commande d’aspiration. Alimentation électrique pour aspiration en NF (normalement fermé) 230 V
L’appareil d’aspiration est branché sur la prise de sortie 230 V du boîtier. Cette prise est activée par le bouton-poussoir de la poignée d’aspiration
3. Sur une installation de vide, il faut prévoir une vanne pilotée en 24 V NO :
Boîtier de commande électrique fourni en 24 V :
PT 801 : Boitier de commande d’aspiration. Alimentation électrique pour aspiration en NO (normalement ouvert) 24 V
PT 802 : Vanne pilotée inox NO PN16 DN20, raccord G3/4 pression 4/10 bars + électrovanne Banjo NF tension 24 V avec assistance Air Comprimé
La vanne est branchée sur la prise de sortie en 24 V du boîtier.
Cette prise est activée par le bouton-poussoir de la poignée d’aspiration. Lorsqu’on appuie sur le bouton, l’aspiration ne se fait plus et les graines tombent

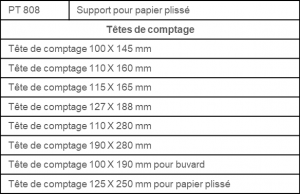

Accessoires en option
